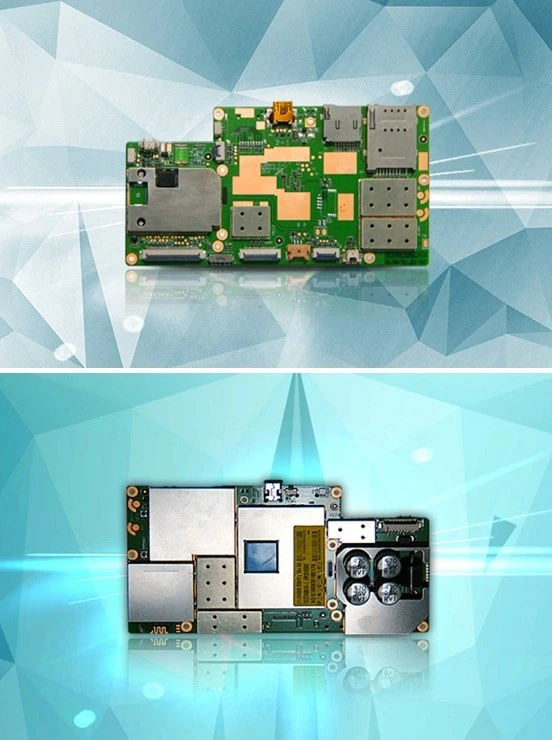

Тире на основі рішення MT8735
Основні функції:
(1) Технічні характеристики продукту: MT8735, 1080p 30 кадрів в секунду, фон даних 3G/4G, електронна собака, екран IPS, подвійний запис переднього та заднього та заднього запису, камера заднього перегляду, голосова пробудження - вгору, голосова операція.
(2) Запис від DVR: 1080p 30 кадрів в секунду - Визначення Відеозапис, без пропуску кадру чи відсутності секунд, ефект доброго нічного зору, реальний - Зберігання часу водійських зображень.
(3) Навігація: GPS+Beidou Fast Position, Air - до - час холодного початку 35 секунд, точне позиціонування, зовнішня антена, підтримка декількох карт.
(4) Дані: Реальний - Час завантаження останніх даних про безпеку водіння через 3G/4G, швидке надання гуманізованих послуг, таких як навколишні стоянки, АЗС, послуги автомобілів, зони відпочинку тощо, та підтримка систем фонових послуг.
(5) Запис крадіжок Anti -: він має функцію крадіжок анти -, коли двигун вимкнено, і негайно може повідомити власника за допомогою даних 3G/4G, щоб запобігти викраденню автомобіля.
(6) Інтелектуальний голос: спілкуйтеся, розповідайте історії, дізнайтеся про останні новини, зрозумійте фондовий ринок та прощайтеся з днями гри з вашим телефоном під час руху.
(7) Камера заднього огляду: автоматично перемикайтеся при зворотній ситуації, і ви можете легко перемикатися між передніми та задніми зображеннями камери, враховуючи як передні, так і задні камери та забезпечуючи безпеку.
(8) Одинарна карта TF: одна карта TF може обробляти офлайн -карти та зберігання відеофайлів, тому вам більше не доведеться витрачати додаткові гроші, щоб придбати додаткову карту TF.
(9) Крила в Інтернеті: Не хвилюйтеся, якщо ваш автомобіль зламається на горі Еверест, карта крила в Інтернеті може вирішити всі ваші проблеми для вас.
(10) Стиль інтерфейсу: стиль користувача, простий і простий у використанні.
(11) FM -передавач: Використовується спільно з приймачем автомобіля FM, звуковий ефект дзеркала заднього виду більш приємний.
(12) Bluetooth руки - безкоштовно: Після того, як мобільний телефон власника успішно поєднується з хостом, він може легко відповісти на дзвінки та здійснювати голосові дзвінки, уникаючи квитків та керування безпечнішими.
(13) Електронна собака: у поєднанні з GPS, вона охоплює широкий спектр даних, включаючи світлофори, швидкість камер, АЗС, школи, платні кабінки, входи до шосе та зони обслуговування, забезпечуючи точність та ефективність.
(14) Інші стандартні функції: він має функції аудіо- та відео -розваг, підтримує вихід декількох форматів аудіо та відео, а також підтримує 1080p High - Визначення Відео декодування.
Труднощі дизайну:
(1) Платформа використовує мікросхему MT8735, який має багато функцій, таких як DVR та Multimedia, GPS+Beidou, WiFi, Bluetooth Hands - Вільна (BT), Radar Electronic Sog, FM -передавач, передня камера, Avin/CVBS задня камера, інтерфейс USB, LTE Wireless Commiving, та відносно високий дошка. У ньому є багато RF-діапазонів, таких як 3 - режим 8 - діапазон (також підтримує 5 - режим 12-діапазон China Mobile та China Unicom версії) та підтримує GSM/WCDMA/FDD-LTE (TD-SCDMA/TDD-LTE).
(2) Підтримувані діапазони частоти GSM: 850/900/1800/1900, WCDMA: BAND1/8, FDD - LTE: BAND1/3/8/, (TD - SCDMA: Band34/39) Наша компанія зробила розумну макет на основі типу плати для забезпечення інтеграції.
Контрзаходи нашої компанії:
(1) Рада повинна бути відносно невеликою, а частина РФ займає відносно великий простір. Кожен модуль повинен бути покритий екранованою кришкою, щоб уникнути перешкод.
(2) Сигнали РФ повинні зберігатися якомога паралельно.
(3) Диференціальні сигнали повинні бути обґрунтовані на суворій 4-й шаровій основі, а лінії РФ, такі як лінії IQ, повинні бути обґрунтовані на 4-х штабах.
(4) Через високі вимоги до проектування для мікросхем платформи MTK, цей проект суворо необхідний для задоволення затвердження виробника.
(5) Дизайн для виготовлення (DFM) та конструкція для тестів на складання (DFA).
Відгук клієнтів:
Перша версія була успішно перевірена і поставлена в масове виробництво.
Основні моменти дизайну Topbottom - встановлені DDR ICS
Труднощі дизайну:
1. Обмежений простір дошки, чотири мікросхеми DDR займають велику площу.
2. Планування шару сигналу DDR на стороні BGA.
3. Три - Рівень Сліпі Поховані сигнали управління адресою DDR вимагають ланцюга типу T -.
Наші рішення:
1. DDR BOTE - Монтаж і три - Рівень Сліпа похована схема.
2. Маршрутизація компонентів BGA поділяється на три кола: зовнішнє коло використовує перший шар, найближчий до пристрою, середнє коло використовує другий шар, найближчий до пристрою, а внутрішнє коло використовує третій шар, найближчий до пристрою.
3. Сигнали DDR роздутуються на штифтах, а сигнали управління адресою по черзі розбиваються по трьох шарах.
Кінцевий результат:
Макет DDR займає невелику площу, всі сигнали мають наземну орієнтиру, а якість моделювання сигналу DDR відмінна.
